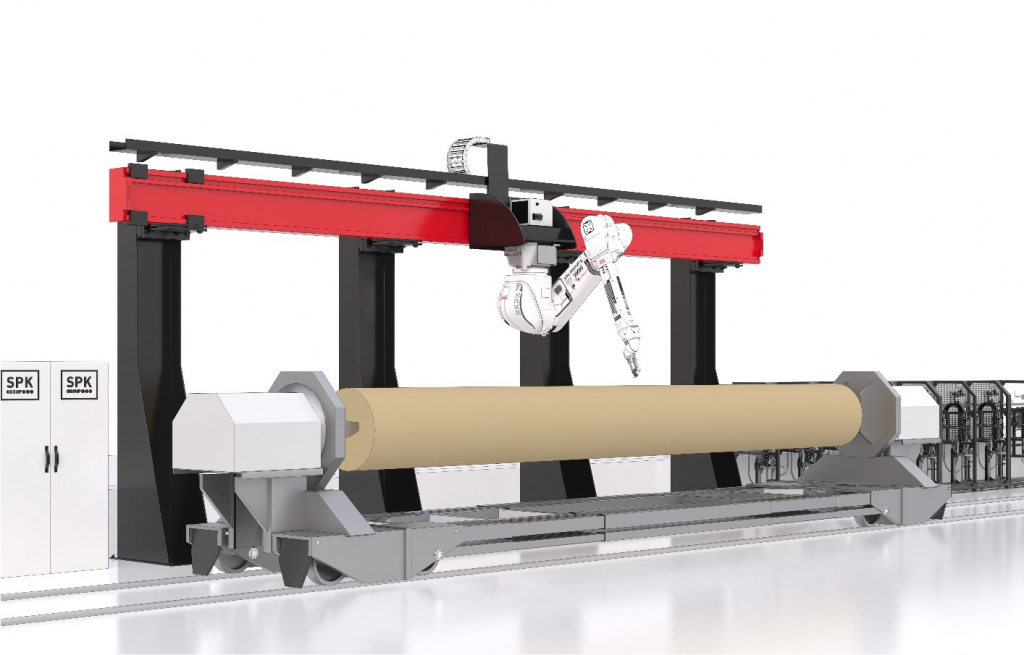

Роботизированный окрасочный комплекс SPK GROUP для труб

Комплекс предназначен для автоматизированного нанесения лакокрасочных материалов на цилиндрические изделия широкой номенклатуры длиной от 300 до 9000 мм и диаметром от 400 до 1300 мм (допустимый диаметр обрабатываемых изделий — до 1300 мм).

Оборудование рассчитано на непрерывную промышленную эксплуатацию (3 смены по 8 часов) с коэффициентом использования оборудования (КИО) 0,85. Предусмотрено два режима управления — автоматический и ручной (с аппаратной блокировкой автоматического пуска при переходе на ручной режим).

Состав поставки

• Роботизированная окрасочная ячейка SPK (1 компл.): на базе взрывозащищенного промышленного окрасочного робота.

• Система подготовки, подачи и нанесения ЛКМ (1 компл.): модульные системы на базе компонентов Carlisle-Binks (Англия) / Graco (США). Поставляются в виде предварительно собранных узлов с заводской площадки для последующего монтажа в цехе заказчика.

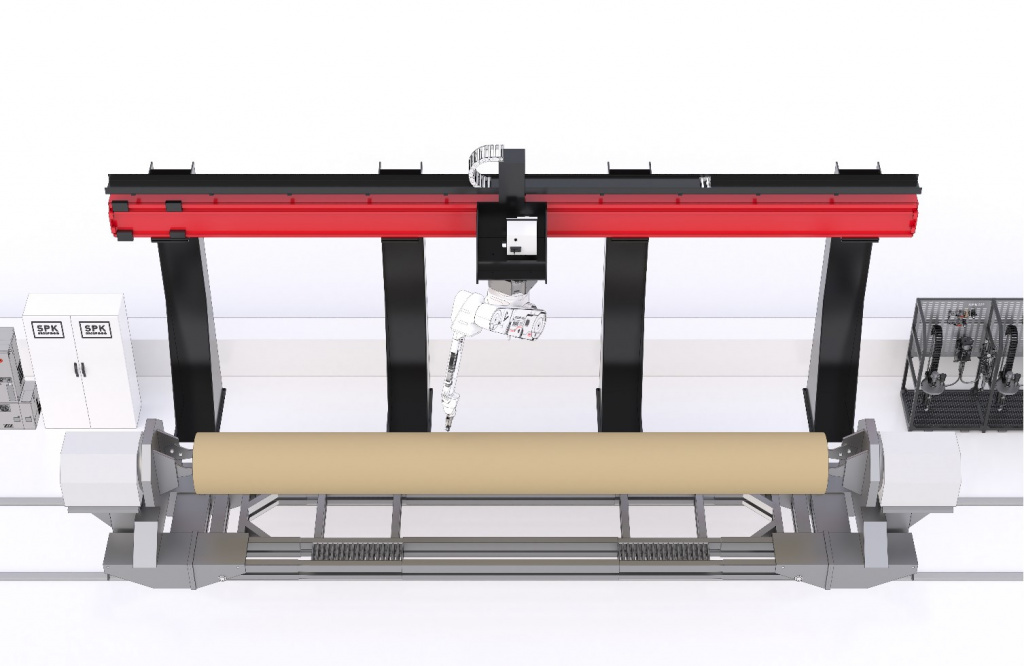

• Транспортировочная рельсовая телега с вращателем (1 компл.): специализированный кантователь для перемещения и вращения труб в процессе окраски.

Характеристики телеги-кантователя

• Грузоподъемность: до 1000 кг.

• Габариты заготовок: длина — от 300 до 9000 мм, диаметр — от 400 до 1300 мм.

• Исполнение привода: взрывобезопасное.

• Управление вращением: автоматическое регулируемое (скорость и алгоритм задаются управляющей программой).

• Тип привода вращения: гидравлический с энкодером либо электрический с частотным преобразователем (согласовывается на этапе проектирования).

• Система фиксации: зажим изделия по принципу токарного патрона с двух сторон (гидравлический или электрический привод). Для труб малого диаметра предусмотрены регулируемые конусные захваты с выдвижением во внутреннюю полость.

• Питание телеги: кабельный токопровод длиной 15 м в комплекте.
